控制電路是開關電源系統的另一重要部分。DC-DC變換器需要控制電路提供適當?shù)尿?qū)動脈沖，才能有效的工作。如果控制電路不完善，主電路設計得再好也無法發揮其白身的功能，例如;如果控制電路輸出的觸發信號不穩定，或者出現誤觸發，有可能引起開關橋的直通，導致知路，從而損壞開一征u一J

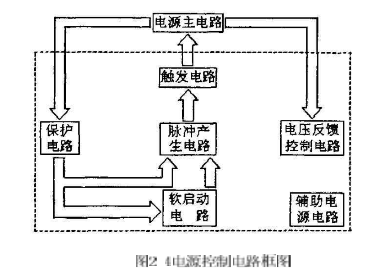

根據電路功能的分工可將控制電路分為幾大部分:脈沖產生電路、觸發電路、電壓反饋控制電路、軟啟動電路、保護電路、輔助電源電路等，具體控制電路如圖2-4所示。從圖2-4可以看出，脈沖產生電路是控制電路的核心。脈沖產生電路根據電壓反饋控制電路、保護電路以及軟啟動電路等提供的控制信號產生出所需的脈沖信號，然后該脈沖信號經過觸發電路的放大后去驅動開關元件，使開關管導通或關斷。
電壓反饋控制電路通過檢測電壓的大小，對輸出電壓進行采樣，然后將采樣電壓和參考電壓相比較得出誤差信號，反饋控制電路將誤差信號進行PI處理后得到一控制電壓。最后，反饋控制電路將該控制電壓送給脈沖產生電路，進而調節輸出脈沖的脈寬達到調節輸出電壓的目的。
控制電路輸出的PWM信號，電平幅值和功率能力均不足以驅動大功率開關元件，因此選擇合適的驅動電路是必須的。驅動電路是將控制電路輸出PWM脈沖信號經過電隔離后進行功率放大和電壓調整再去驅動大功半開關管，由于所提供的脈沖幅度以及波形關系到開關管的開關過程，直接影響到損耗，所以，應該合理設計驅動電路，實現開關管的最佳開通與關斷。
電源的輸出濾波電容較大，輸出電壓的突然建立將會形成非常大的電容充電電流，疊加在負載電流上，它不僅使開關管的負擔過重而可能損壞，而且，由于持續時間長，往往會引起過流保護電路發生誤動作,若為了避免由此引起的誤動作而將保護電路搞得非常遲鈍，這將會增加過流保護的不安全性。輸出電壓在合閘時容易出現過沖，這種過沖,合閘時可能發生,在關閉電源時也可能產生q只要達到足夠的幅度將會給負載造成損害，而且，反復的人電流沖擊對電容器本身也不利，同時還會引起干擾，因此，開關電源必須具備輸出電源軟啟動的功能。軟啟動電路在電源合閘和重新啟動時提供一個逐漸上升的電壓信號給脈沖產生電路，從而使控制電路的輸出脈沖有一個逐漸建立的過程。
保護電路是控制電路的一個重要組成部分，為了提高電源的可靠性必須不斷完善保護電路的功能。當前開關電源電路的主要保護功能有:過流保護、過壓保護、欠壓保護、溫度保護。過流保護和過壓保護是為了保護負載和電源兩者而設置的,而欠壓保護和溫度保護是為了電源本身而設置的。
輔助電源電路的功能是為控制電路供電。輔助電源的類型有很多種，既可以采用串聯線性調整型電源，也可以采用開關電源。輔助電源也可以通過高頻變壓器獲得輸出后反饋提供，輔助電源本身作為開關電源的一組負載。選取輔助電源電路形式時，只要該電源能滿足控制電路的要求即可。
