系統整體概述

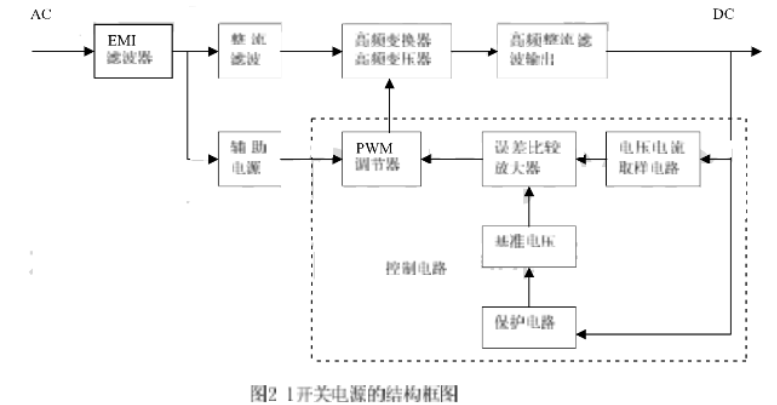

按照各部分的功能劃分，從人的方面講，開關電源可分成:機箱(或機殼)、電源主電路、電源控制電路二部分。機箱既可起到固定的作用，也可起到屏蔽的作用。電源的主電路是負責進行功率轉換的部分，通過適當?shù)目刂齐娐房梢詫⑹须娹D(zhuǎn)換為所需的直流輸出電壓。而控制電路則根據實際的需要產生主電路所需的控制脈沖和提供各種保護功能。開關電源的結構框圖可如圖2-1所示。
從圖中可以看出，這兒部分是相輔相成的統一整體。在電源的研制和開發過程中必須對每一部分都進行認真的分析和研究，才能使所研制的開關電源滿足設計要求。
電源主電路通過輸入整流濾波、DC-DC變換、輸出整流濾波將市電轉為所需要的直流電壓。開關電源的主回路可以分為:輸入整流濾波回路、功率開關橋、輸出整流濾波三部分。輸入整流濾波回路將交流電通過整流模塊變換成含有脈動成分的直流電，然后通過輸入濾波電容使得脈動直流電變?yōu)檩^平滑的直流電。功率開關橋?qū)V波得到的直流電變換為高頻的方波電壓，通過高頻變壓器傳送到輸出側。最后，由輸出整流濾波回路將高頻方波電壓濾波成為所需要的直流電壓或電流，主回路進行正常的功率變換所需的觸發脈沖由控制電路提供。
控制電路是整個電源的大腦，它控制整個裝置工作并實現相應的保護功能。一般控制電路應具有以下功能:控制脈沖產生電路、驅動電路、電壓反饋控制電路、各種保護電路、輔助電源電路。
為了使開關電源設備正常的工作，使電源的各個組成部分都能發揮其最大的效能，就必須讓電源的各個組成部分相互協調、相互協作、在電源的研制與設計過程中應對這方面的問題給予足夠的重視。
