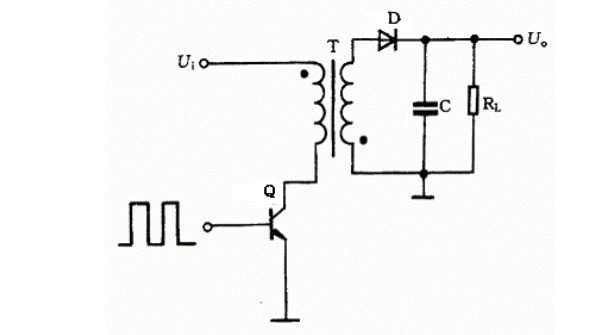

圖1-1 反激式開關電源典型電路結構
藉由PWMIC操控開關管的導通與否，配合次級側的二極管和電容，即可得到安穩DC電壓的輸出。Ui 為含有必定溝通成份的直流電壓，由開關功率管斬波和高頻變壓器降壓,將貯存于在變壓器的能量傳遞給次級側，轉換成所需電壓值的方波，最后再將這個方波電壓經整流濾波變?yōu)樗枰闹绷麟妷?。此外改?dòng)變壓器初、次級的圈數，就可以得到想要的DC電源。PWM 操控電路是這類開關電源的中心，它經過取樣反饋閉環回路，調整高頻開關元件的開關時間份額即占空比，以到達安穩輸出電壓的目的。
因?yàn)楦哳l變壓器的磁芯僅作業在磁滯回線的一側，并且只要一個輸出端，而MOS開關功率管導通時，次級整流二極管截止，電能就貯存在高頻變壓器的初級電感線圈中;當MOs功率管關斷時整流二極管導通，初級線圈上的電能傳輸給次極繞組，并經過次級整流二極管輸出，故稱之為單端反激式。
第一節開關電源的攪擾特性及其按捺辦法
開關電源雖然具有許多長處并得到廣泛的應用，但因?yàn)樗哂袊?yán)重的射頻攪擾,在線性電路中的應用一向遭到很大的限制。開關電源是把工頻溝通整流為直流后，再經過開關變?yōu)楦哳l溝通，這以后再整流為安穩直流的一種電源，這樣就有工頻電源的整流波形畸變發生的噪聲與開關波形發生的噪聲。在輸入側泄露出去就表現為傳導噪聲和輻射噪聲，在輸出側泄露出去就表現為紋波。一起外部噪聲會進到電子設備中，而供給負載的電源噪聲也會泄露到外部。若電源線中有噪聲電流經過，電源線就相當于天線向空中輻射噪聲。而這些噪聲都會影響設備的正常作業。要想使其得到更廣泛的應用，滿足電磁兼容性的有關目標，就需要有效地按捺開關電源的攪擾。
雜訊攪擾的途徑有兩種，即傳導攪擾與輻射攪擾。以下分別對兩種攪擾的特性與按捺辦法做一介紹。
1.1傳導攪擾及其按捺辦法
從導線傳入的攪擾稱為傳導攪擾，其攪擾能量經過導電體進行傳達，開關電源的輸入、輸出引線都是傳導攪擾的媒介。
開關電源發生的攪擾會沿電源引線進入電網，污染電網，使同一電網的電子設備遭到攪擾。一起電源的輸出線還將把攪擾噪聲傳遞給負載，使作為電源負載的電子設備直接遭到攪擾，當這種攪擾起伏若大到必定程度，會影響線性電路和一些小信號電路的正常作業。
因?yàn)閭鲗?dǎo)攪擾首要是經過輸入輸出引線進行傳達,因而相對來說傳導攪擾的按捺要容易些，首要辦法是加接輸入輸出濾波器。
在開關電源的輸入側要介入電容與電感構成的濾波器，用于按捺溝通電源發生的EMI，而該濾波器也稱為電磁兼容（EMI）濾波器。其電路如圖2-1所示。

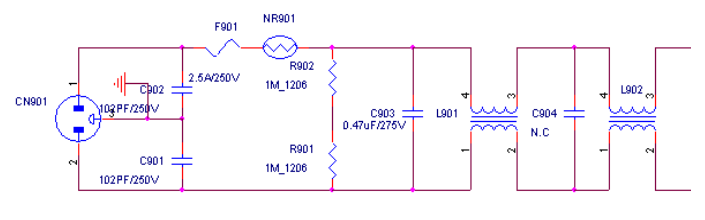

圖2-1輸入端抑制傳導干擾電路（EMI)
該濾波器是一典型的低通濾波器,使開關電源產生的一些高頻脈沖攪擾經過它后得到極大的衰減，能較好的濾除來源于電網或者傳入電網的攪擾，使其符合FCC、CE、VDE等規范。
圖中L901、L902為共模扼流圈，它是繞在同一磁環上的兩只獨立的線圈，圈數相同，繞向相反，在磁環中產生的磁通彼此抵消，磁芯不會飽滿，首要按捺共模攪擾，感值愈大對低頻攪擾按捺作用愈佳。這樣繞制的濾波電感按捺共模攪擾的性能大大提高。L901、L902別離挑選感值為2.OmH和 15mH的共模扼流圈。
c901、C902為共模電容，首要按捺差模攪擾，即前方和零線別離與地之間的攪擾。電容值愈大對低頻攪擾按捺作用愈好，在這里選用102PF /250V。
c903、C904 為差模電容，首要按捺共模攪擾，即按捺前方和零線之間的攪擾。電容值愈大對低頻攪擾按捺作用愈佳，在這里選用0.47uF/300V。有時為了降低成本也可將C904省去。
圖中CN901為插座，接電網電壓。F901為保險絲，電路中選用了標準為2A/250V的保險絲，它在高壓時熔斷，可防止設備在突發的高壓時引起的損壞。NR901為負溫度系數熱敏電阻，開機瞬間溫度低，阻抗大，防止電流對回路的浪涌沖擊。常溫下其標準為5A/52。R9o1、R902對立攪擾電容起泄放作用，可于關機后迅速消耗掉C903儲存的電能，防止帶電損耗元件。它們的標準都為1MQ，一般選用金屬釉資料。
對輸出端的攪擾按捺，首要也是靠高頻濾波器，電路圖如下所示。

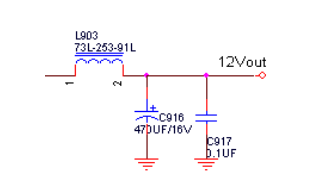

輸出端按捺傳導攪擾電路
濾波電感因?yàn)樽鳂I(yè)在直流大電流狀態下，磁芯在較大的磁場強度下作業，簡單包括，一旦飽滿，電感即失掉濾波作用。因此有必要采用飽滿磁場強度很大的恒u磁心，如鐵鎳鉬磁粉芯等金屬磁芯。
因?yàn)檩敵鰯嚁_的頻譜相當豐富，從幾十赫茲到幾十兆赫茲均含分量。因?yàn)樵诟哳l的情況下，濾波電容等效由純電容(C)、等效串聯電阻(RES）和等效串聯電感（LES）構成的串聯電路。在作業頻率f超過電容器的自諧振頻率fr時，電容器就起到電感的作用。值大的濾波電容對低頻攪擾比較敏感，相反，值小的濾波電容吸收高頻攪擾的作用比較好。因此不能光采用大電解電容濾波C916，還有必要加接自諧振頻率很高的陶瓷電容器C917。
此外，輸出攪擾的幅度還與PCB板的布線有很大聯系，不合理的布線往往會使攪擾幅度大幾倍，尤其是接地點的組織特別重要。
1.2輻射攪擾及其按捺辦法
從空間傳入的攪擾稱為輻射攪擾，一般是指耦合攪擾，即攪擾能量通過空間介質進行近場感應。因?yàn)殚_關電源一般作業在低壓大電流情況下，因此磁場攪擾大于電場攪擾。主要由開關變壓器的漏感、開關功率管在開關轉換時的大電流脈沖、開關二極管反向恢復的硬特性等引起。[2]
輻射攪擾的按捺主要靠屏蔽。對電場可采用導電良好的資料，而磁場屏蔽則應采用導磁率較高的資料。在本文中就不作詳細論述。
按捺攪擾最有用的方法，是盡量減少攪擾源的攪擾能量。對開關電源變壓器要減少其漏感，并選擇開關參數優秀的晶體管和軟恢復的開關二極管。
